جداسازی و تجزیه و تحلیل تک تک قطعات تلفن Galaxy S II سامسونگ

 بدون‌ شک Galaxy S II موفق‌ترین تلفن هوشمند اندرویدی در سال ۲۰۱۱ بود. بسیاری عنوان بهترین تلفن هوشمند جهان در سال ۲۰۱۱ را نیز به این تلفن اختصاص داده‌اند. در این مقاله قصد داریم روش باز کردن Galaxy S II را بصورت تصویری آموزش داده و تک‌تک قطعات آن را جدا نموده و با هر کدام آشنا شویم.

مرحله ۱: مشخصات سخت‌افزاری Galaxy S II

  • صفحه نمایش ۴.۳ اینچی Super AMOLED Plus با رزولوشن 480x800px
  • پردازنده دو هسته ای Cortex-A9 با فرکانس ۱.۲ گیگاهرتز
  • دوربین ۲ مگاپیکسلی در جلو و دوربین ۸ مگاپیکسلی با قابلیت ضبط ویدیو 1080p در پشت
  • حافظه ذخیره سازی داخلی 16GB یا 32GB و حافظه RAM با ظرفیت 1GB
  • سیستم عامل اندروید ۲.۳ بروز شده به اندروید ۴.۰

مرحله ۲

  • این تلفن تنها ۸.۵ میلی‌متر ضخامت دارد.
  • پوشش پشت تلفن از جنس پلاستیک انعطاف‌پذیر است و طراحی بسیار خوبی دارد. این پوشش با کمی فشار به سمت بیرون باز می‌شود، نگران شکسته شدن آن نباشید.
  • وقتی پوشش را باز می‌کنید متوجه فشرده بودن قطعات خواهید شد. اسلات سیم‌کارت درست زیر دوربین ۸ مگاپیکسلی جای گرفته و باتری نیز به راحتی قابل تعویض است.

[widgetkit id=13]

مرحله ۳

  • با باز کردن ۵ پیچ معمولی چهارسو می‌توانید پوشش داخلی را باز کنید.
  • وقتی پوشش داخلی را بلند می‌کنید با یک بُرد پیچیده پیشرفته مواجه می‌شوید و می‌توانید قطعات داخلی را به خوبی مشاهده کنید.

[widgetkit id=14]

مرحله ۴

  • جدا کردن برد اصلی (Motherboard) به همین راحتی است که در تصویر مشاهده می‌کنید.
  • تنها کافی است ۵ نوار کانکتور و کابل آنتن را جدا کنید.
  • سپس ۲ پیچ معمولی را باز کنید.

[widgetkit id=15]

مرحله ۵

  • پوشش محافظ EMI را جدا می‌کنیم.
  • در تصویر پشت و جلو برد اصلی را مشاهده می‌کنید.
  • در کادرهای قرمز رنگ، دوربین‌های پشت و جلو را به همراه ویبراتور و میکروفون و کانکتور میکروفن مشاهده می‌کنید.

[widgetkit id=16]

مرحله ۶

  • در گوشه بالا چپِ تصویر دوم کانکتور دوربین قابل مشاهده است.
  • دکمه‌های پاور و کم و زیاد کردن حجم صدا برروی برد اصلی لحیم شده‌اند و به راحتی قابل تعویض نمی‌باشند.

[widgetkit id=17]

مرحله ۷

  • محافظ EMI تقریبا شبیه به Heat Sink است.
  • این محافظ وظیفه انتقال گرمای پردازنده دو هسته‌ای را نیز برعهده دارد.

[widgetkit id=18]


 مرحله ۸

  • این دوربین ۸ مگاپیکسلی کوچک Galaxy S II است.
  • این دوربین کوچکتر از دوربین بکار رفته در iPhone 4 است.



[widgetkit id=19]

مرحله ۹

  • دوربین جلو و سنسور اندازه گیری نور یک‌تکه و بهم پیوسته هستند.

[widgetkit id=20]

مرحله ۱۰

  • ویبراتور، میکروفون اول (می‌دانستید که گلکسی اس ۲ دارای دو میکروفن است؟) و اسپیکر گوشی

[widgetkit id=21]

مرحله ۱۱

  • کانکتور USB و میکروفون دوم
  • کابل آنتن و محافظ فلزی سنسور نور را در تصویر دوم مشاهده می‌کنید.

[widgetkit id=22]

مرحله ۱۲

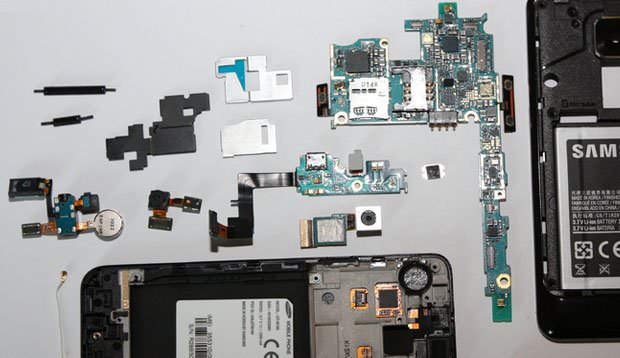

  • و این هم نمای کلی از تمام قطعات Galaxy S II سامسونگ

Teardown Galaxy S II

منبع: iFixit | لینک مطلب
