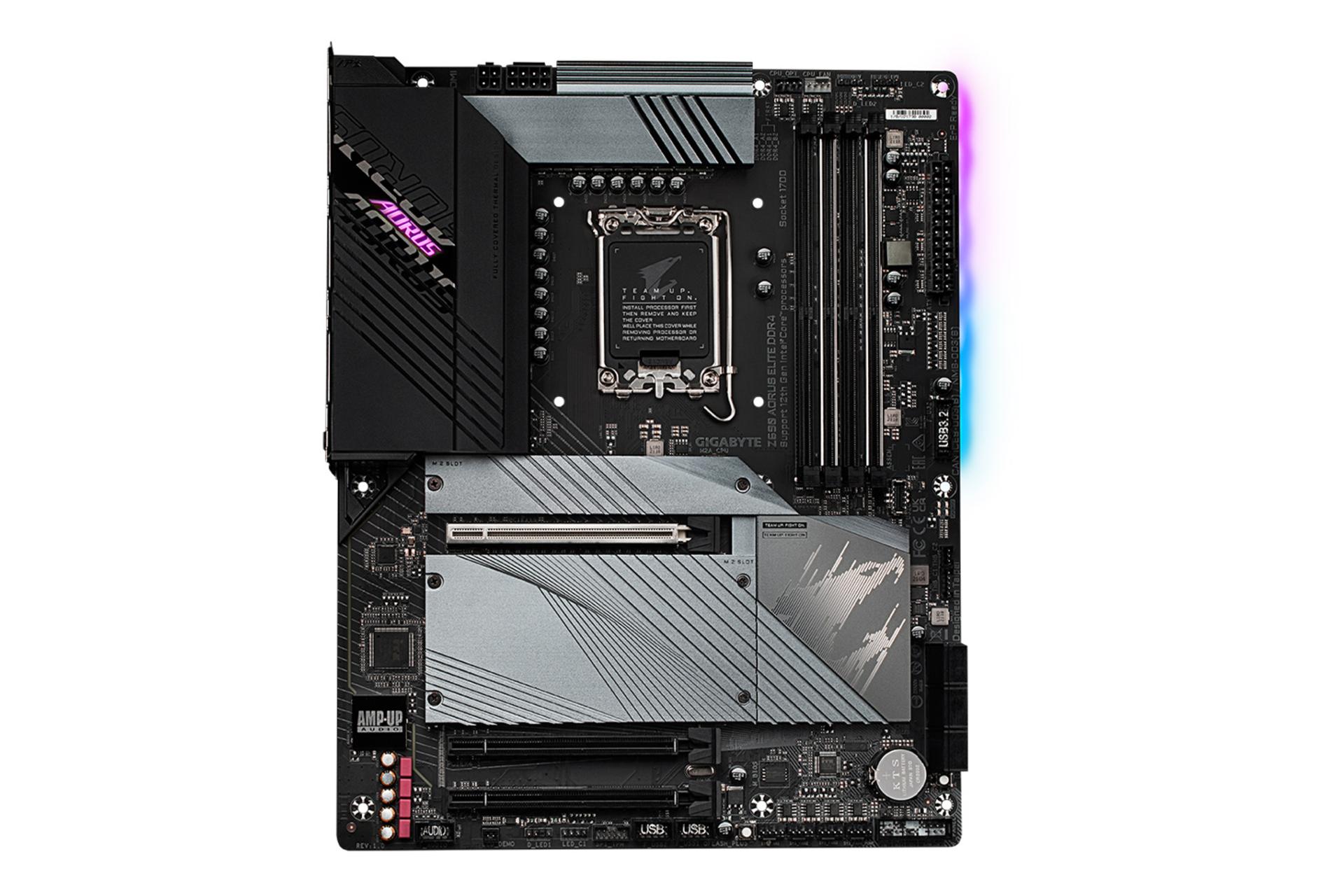

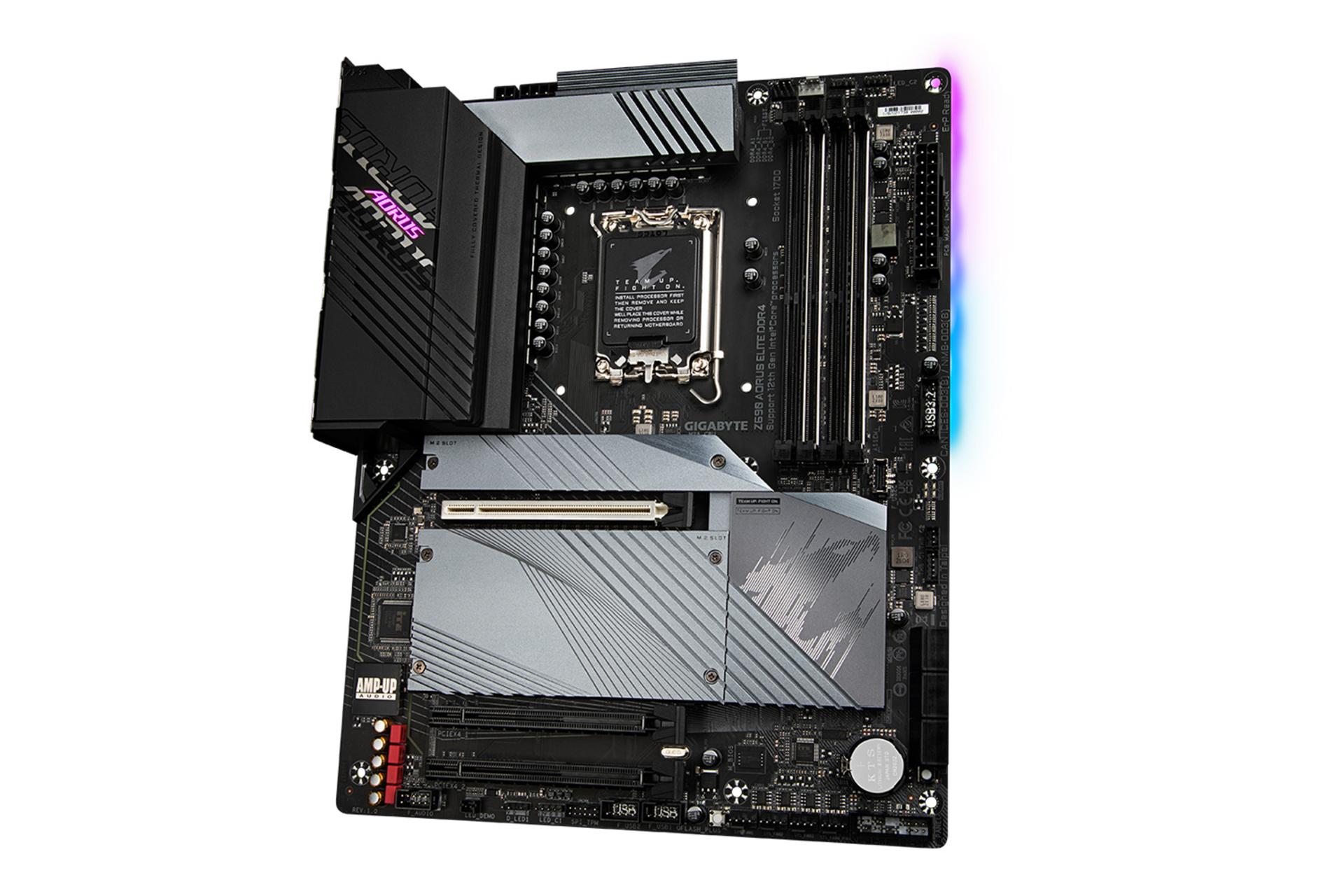

مشخصات فنی گیگابایت Z690 AORUS ELITE DDR4 (rev. 1.x)

GIGABYTE Z690 AORUS ELITE DDR4 (rev. 1.x)

مشخصات اصلی

پلتفرمIntel
فرم فاکتورATX
سوکت پردازندهLGA 1700
چیپستIntel Z690
پردازنده قابل استفادهنسل 13 پردازنده‌های سری Core اینتل
نسل 12 پردازنده‌های سری Core، سلرون و پنتیوم گلد اینتل

رم

نوع رم قابل استفادهDDR4
حداکثر ظرفیت رم128 گیگابایت
حداکثر ظرفیت هر اسلات32 گیگابایت
معماری کانال رمدو کاناله
تعداد اسلات رم4 اسلات DIMM
سرعت رم2133/2400/2666/2800/2933/3000/3200 مگاهرتز
قابلیت اورکلاک رمدارد
سرعت رم در حالت اورکلاک3300 تا 5333 مگاهرتز
پشتیبانی از اینتل XMPدارد
سایر اطلاعات پشتیبانی رمپشتیبانی از ماژول‌های ECC از نوع Un-buffered
پشتیبانی از ماژول‌های non-ECC از نوع Un-buffered

حافظه ذخیره‌سازی

درگاه SATA6 عدد SATA 6Gb/s
تعداد اسلات M.24 عدد
اسلات اول M.2اسلات M-Key با فرم‌فکتور 2260/2280/22110
پشتیبانی از حالت PCIe 4.0 x4 و PCIe 4.0 x2
یکپارچه با پردازنده
اسلات دوم M.2اسلات M-Key با فرم‌فکتور 2260/2280/22110
پشتیبانی از حالت PCIe 4.0 x4 و PCIe 4.0 x2 و SATA
یکپارچه با چیپست
اسلات سوم M.2اسلات M-Key با فرم‌فکتور 2260/2280/22110
پشتیبانی از حالت PCIe 4.0 x4 و PCIe 4.0 x2
یکپارچه با چیپست
اسلات چهارم M.2اسلات M-Key با فرم‌فکتور 2260/2280/22110
پشتیبانی از حالت PCIe 4.0 x4 و PCIe 4.0 x2
یکپارچه با چیپست
پشتیبانی از حافظه Intel Optaneدارد
پشتیبانی از RAIDRAID 0, RAID 1, RAID 5, RAID 10

اسلات‌ توسعه (Expansion Slot)

نوع اسلات‌ها3 اسلات x16
اسلات اول x16پشتیبانی از حالت PCIe 5.0 x16
اسلات دوم x16پشتیبانی از حالت PCIe 3.0 x4
اسلات سوم x16پشتیبانی از حالت PCIe 3.0 x4

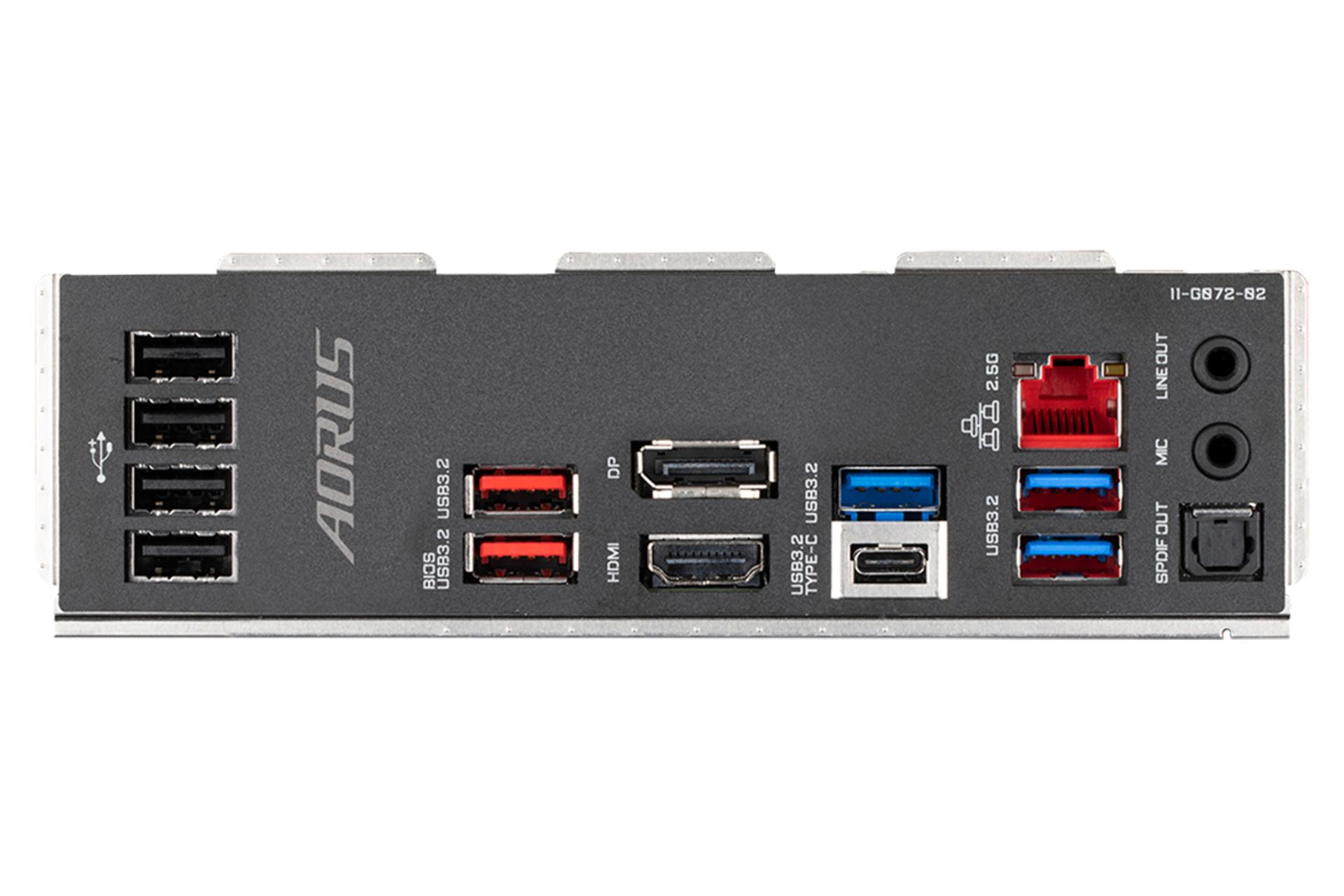

اتصالات و امکانات

درگاه PS/2ندارد
مجموع درگاه USB پشت مادربورد10 عدد
درگاه USB Type-A (پشت)2 عدد USB 3.2 Gen 2
3 عدد USB 3.2 Gen 1
4 عدد USB 2.0
درگاه USB Type-C (پشت)1 عدد USB 3.2 Gen 2x2
مجموع درگاه USB هدر مادربورد7 عدد
درگاه USB Type-A (جلو)2 عدد USB 3.2 Gen 1
4 عدد USB 2.0
درگاه USB Type-C (جلو)1 عدد USB 3.2 Gen 2
تعداد درگاه اترنت1 عدد
نوع درگاه اترنتRealtek 2.5GbE
وای‌فایندارد
بلوتوثندارد
تراشه صداRealtek ALC1220-VB
توضیحات صداپشتیبانی از صدای 7.1 کاناله
جک 3.5 میلی‌متری2 عدد
صدای دیجیتال S/PDIFدارد
درگاه D-Subندارد
درگاه DVI-Dندارد
درگاه DisplayPortدارد
درگاه HDMIدارد
توضیحات درگاه‌های تصویر1 عدد DisplayPort 1.2 با پشتیبانی حداکثر رزولوشن 4K@60
1 عدد HDMI 2.1 با پشتیبانی حداکثر رزولوشن 4K@60
بایوس256 مگابیت حافظه ROM
پشتیبانی از AMI UEFI
پشتیبانی از TPMدارد
کانکتور برق1 عدد 24 پین ATX مادربرد
1 عدد 8 پین ATX 12V
1 عدد 4 پین ATX 12V
سایر هدرها و کانکتورهای داخلی (Internal I/O)1 عدد هدر 4 پین فن پردازنده (CPU_FAN)
1 عدد هدر 4 پین پمپ واترکولینگ
4 عدد هدر 4 پین فن سیستم (Chassis Fan)
2 عدد هدر Addressable LED
2 عدد هدر RGB LED
1 عدد هدر پنل سیستم
1 عدد هدر صدای پنل جلو (AAFP)
2 عدد کانکتور تاندربولت
1 عدد هدر ماژول TPM
1 عدد دکمه ریست
1 عدد جامپر ریست
1 عدد دکمه Q-Flash Plus
1 عدد جامپر پاکسازی CMOS
سایر قابلیت‌هاویندوز 11
ویندوز 10 نسخه 64 بیت
امکان اتصال پمپ واترکولینگ به هدر فن‌ها

مشخصات ظاهری

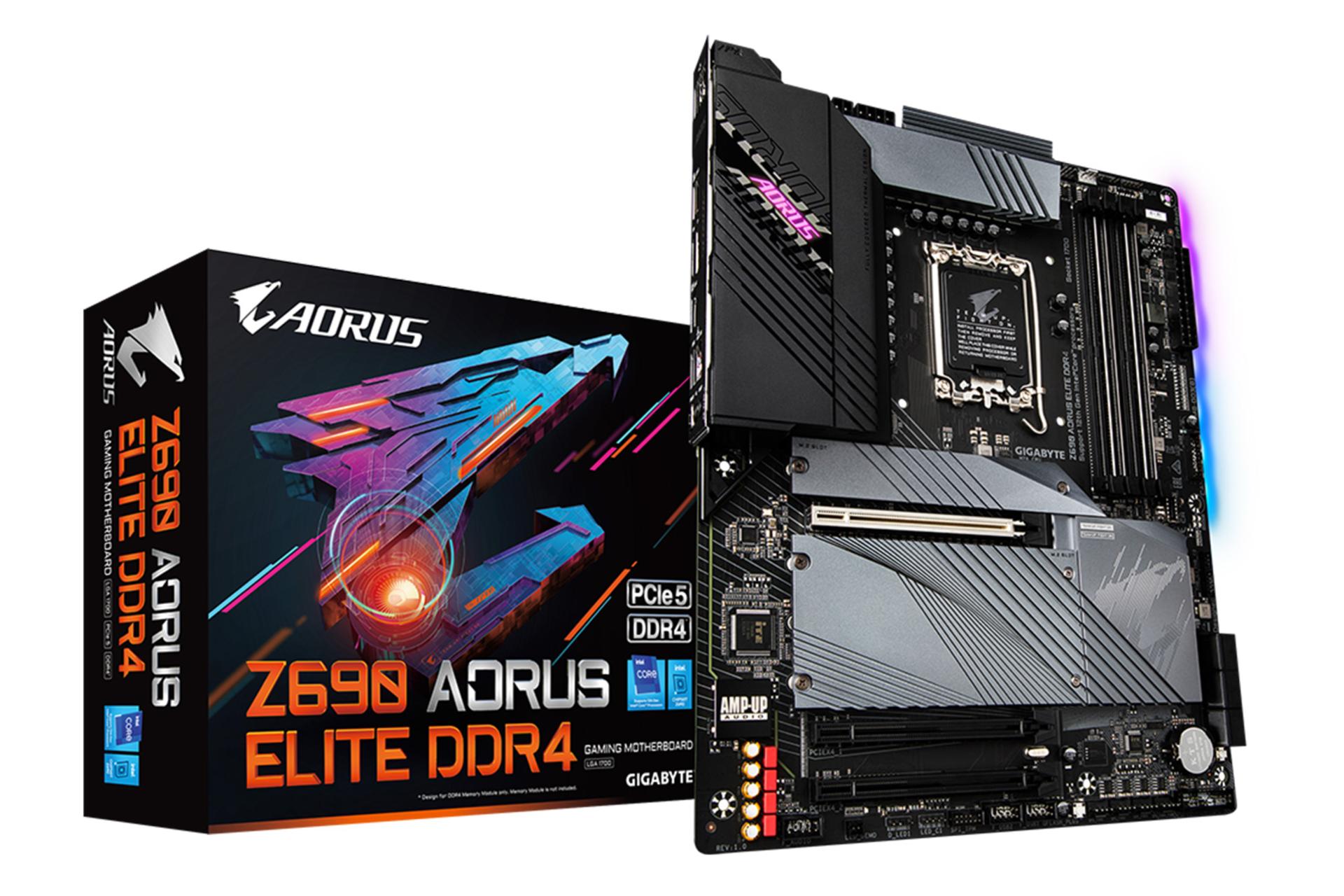

اقلام همراهکانکتور G
پیچ‌های نصب اس‌اس‌دی M.2
2 عدد کابل SATA 6Gb/s
دفترچه راهنما
ابعاد244 × 305 میلی‌متر
رنگمشکی و سفید
سایر ویژگی‌های ظاهریهیت‌سینک M.2
هیت‌سینک VRM
