مشخصات فنی گیگابایت B660M GAMING AC DDR4 (rev. 1.x)

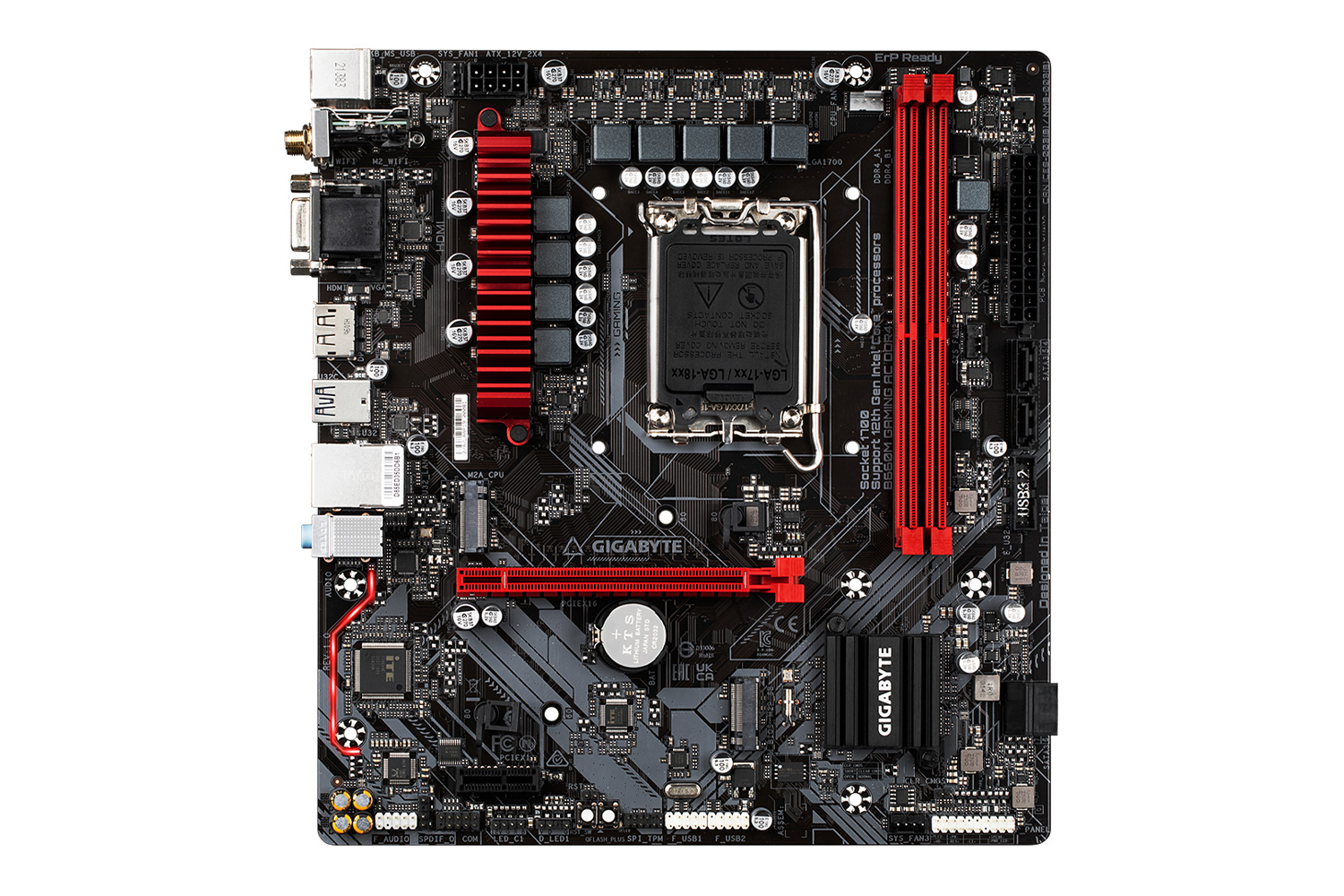

GIGABYTE B660M GAMING AC DDR4 (rev. 1.x)

مشخصات اصلی

پلتفرمIntel
فرم فاکتورMicro-ATX
سوکت پردازندهLGA 1700
چیپستIntel B660
پردازنده قابل استفادهنسل 13 پردازنده‌های سری Core اینتل
نسل 12 پردازنده‌های سری Core، سلرون و پنتیوم گلد اینتل

رم

نوع رم قابل استفادهDDR4
حداکثر ظرفیت رم64 گیگابایت
حداکثر ظرفیت هر اسلات32 گیگابایت
معماری کانال رمدو کاناله
تعداد اسلات رم2 اسلات DIMM
سرعت رم2133/2400/2666/2933/3000/3200 مگاهرتز
قابلیت اورکلاک رمدارد
سرعت رم در حالت اورکلاک3300 تا 5333 مگاهرتز
پشتیبانی از اینتل XMPدارد
سایر اطلاعات پشتیبانی رمپشتیبانی از ماژول‌های ECC از نوع Un-buffered
پشتیبانی از ماژول‌های non-ECC از نوع Un-buffered

حافظه ذخیره‌سازی

درگاه SATA4 عدد SATA 6Gb/s
تعداد اسلات M.22 عدد
اسلات اول M.2اسلات M-Key با فرم‌فکتور 2260/2280
پشتیبانی از حالت PCIe 4.0 x4 و PCIe 4.0 x2
یکپارچه با پردازنده
اسلات دوم M.2اسلات M-Key با فرم‌فکتور 2260/2280
پشتیبانی از حالت PCIe 4.0 x4 و PCIe 4.0 x2
یکپارچه با چیپست
پشتیبانی از حافظه Intel Optaneدارد
پشتیبانی از RAIDRAID 0, RAID 1, RAID 5, RAID 10

اسلات‌ توسعه (Expansion Slot)

نوع اسلات‌ها1 اسلات x16
1 اسلات x1
اسلات اول x16پشتیبانی از حالت PCIe 4.0 x16
اسلات x1پشتیبانی از حالت PCIe 3.0 x1

اتصالات و امکانات

درگاه PS/21 عدد کمبو
مجموع درگاه USB پشت مادربورد6 عدد
درگاه USB Type-A (پشت)3 عدد USB 3.2 Gen 1
2 عدد USB 2.0
درگاه USB Type-C (پشت)1 عدد USB 3.2 Gen 1
مجموع درگاه USB هدر مادربورد6 عدد
درگاه USB Type-A (جلو)2 عدد USB 3.2 Gen 1
4 عدد USB 2.0
درگاه USB Type-C (جلو)ندارد
تعداد درگاه اترنت1 عدد
نوع درگاه اترنتRealtek 2.5GbE
وای‌فایWi‑Fi 5 (802.11ac)
بلوتوث5.1
توضیحات وای‌فای و بلوتوثپشتیبانی از باندهای 2.4/5 گیگاهرتز
ماژول وای‌فای Intel Wi-Fi 9560
تراشه صداRealtek 7.1 Surround
توضیحات صداپشتیبانی از صدای 7.1 کاناله
جک 3.5 میلی‌متری3 عدد
صدای دیجیتال S/PDIFندارد
درگاه D-Subدارد
درگاه DVI-Dندارد
درگاه DisplayPortدارد
درگاه HDMIدارد
توضیحات درگاه‌های تصویر1 عدد D-sub با پشتیبانی حداکثر رزولوشن FHD@60
1 عدد HDMI 2.1 با پشتیبانی حداکثر رزولوشن 4K@60
1 عدد DisplayPort 1.2 با پشتیبانی حداکثر رزولوشن 4K@60
پشتیبانی از حداکثر 3 نمایشگر به صورت هم‌زمان
بایوس256 مگابیت حافظه ROM
پشتیبانی از AMI UEFI
پشتیبانی از TPMدارد
کانکتور برق1 عدد 24 پین ATX مادربرد
1 عدد 8 پین ATX 12V
سایر هدرها و کانکتورهای داخلی (Internal I/O)1 عدد هدر 4 پین فن پردازنده (CPU_FAN)
3 عدد هدر 4 پین فن سیستم (Chassis Fan)
1 عدد هدر Addressable LED
1 عدد هدر RGB LED
1 عدد هدر پنل سیستم
1 عدد هدر صدای پنل جلو (AAFP)
1 عدد هدر ماژول TPM
1 عدد هدر درگاه COM (درگاه Serial)
1 عدد هدر S/PDIF
1 عدد دکمه Q-Flash Plus
1 عدد جامپر پاکسازی CMOS
1 عدد جامپر ریست
1 عدد دکمه ریست
سایر قابلیت‌هاویندوز 11
ویندوز 10 نسخه 64 بیت
امکان اتصال پمپ واترکولینگ به هدر فن‌ها
سایر درگاه‌های پشت مادربرد2 عدد درگاه آنتن وای‌فای

مشخصات ظاهری

اقلام همراهآنتن وای‌فای
2 عدد کابل SATA 6Gb/s
محافظ درگاه
دفترچه راهنما
ابعاد225 × 244 میلی‌متر
رنگمشکی
