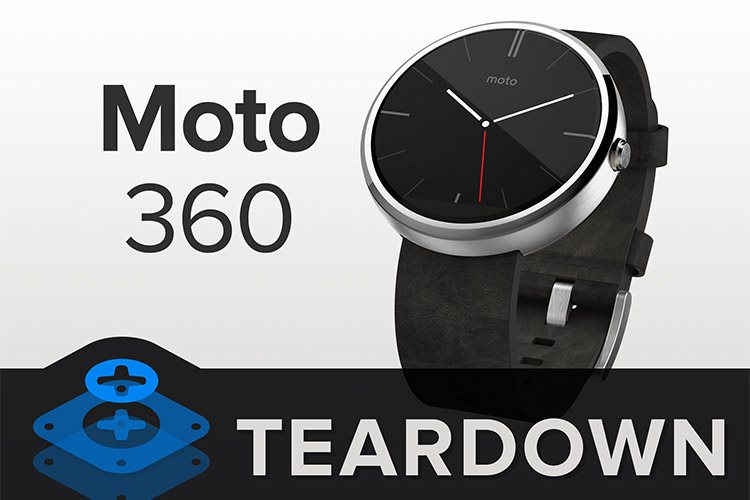

کالبد شکافی Moto 360

قبلا مطلبی در مورد نحوه‌ی طراحی و ساخت موتو 360 موتورولا به خوانندگان زومیت ارائه داده بودیم اما اگر حس کنجکاویتان در مورد این دستگاه ارضا نشده است، iFixit این دستگاه را باز کرده و به شما نشان می‌دهد درون آن چه می‌گذرد.

مشخصات فنی موتو 360

  • پردازنده‌ی OMAP 3 تگزاس اینسترومنت
  • ۴ گیگابایت حافظه‌ی داخلی به همراه ۵۱۲ مگابایت رم
  • نمایشگر 1.56 اینچی LCD با رزولوشن 320 در 290
  • بلوتوث نسخه‌ی 4
  • مجهز به گام شمار، ضربان شمار نوری و سنسور سنجش نور
  • موتور لرزاننده و میکروفن استریو

g3CwP1ifkHTB2MZf

Moto 360 با بند چرمی هوروین عرضه می‌شود و مشخصات فنی در پشت آن به صورت هلوگرافیک چاپ شده است. موتو ۳۶۰ در برابر خوردگی مقاوم است و استیل ضد زنگ با درجه مقاومت 316L در آن به کار رفته همچنین با IP67 ضد آب و غبار است. IP67 به معنای مقاومت در برابر آب به عمق ۱ متر در مدت زمان ۳۰ دقیقه است.

KIWr114CmIZLWpp3

موتو 360 اولین اندروید پوشیدنی است که پین‌های شارژی را حذف کرده و از طریق القایی و به وسیله‌ی داک شارژ می‌شود. از شارژرهای القایی دیگر هم می‌توان استفاده کرد به شرطی که ساعت در جای صحیح قرار بگیرد اما موتورولا پیشنهاد میکند در حد امکان از شارژر ارائه شده استفاده شود. به خاطر حذف پورت‌های فیزیکی عملیات اشکال‌یابی از طریق بلوتوث انجام می‌شود. گوگل نحوه‌ی انجام این کار را مستندا توضیح داده است.

ngKs5Au2SjmnOh26

به گفته‌ی موتورولا هر بند ۲۲ میلی‌متری بر روی موتو ۳۶۰ قابل نصب است. به گفته‌ی AnandTech بند فلزی طوری طراحی شده که با بدنه‌ی دستگاه که آنتن نیز هست، اختلال نداشته باشد. بنابراین امکان دارد بندهای فلزی دیگر باعث اختلال در کار آنتن شوند. بند فلزی در پاییز توزیع می‌شود.

mo

پوشش پشتی با چسب بسیار محکمی چسبانده شده و باز کردن آن بسیار سخت بود، چندین بار باید در معرض گرما قرار بگیرد تا باز شود. موتو 360 دارای استاندار IP67 است، سخت بودن برداشتن پوشش پلاستیکی پشت آن به همین دلیل است. با وجود احتیاط در بازکردن درب پشتی باز در مرکز آن ترکی ایجاد شد که احتمالا مقاومت در برابر آب از بین رفته است.

axTYjQnOG1OAcQJ1

با برداشتن کاور پستی برای اولین بار می‌توانیم سنسور ضربان شمار قلب نوری را ببینیم. این سنسور با فرستادن شعاعی از نور به درون پوست و بازگشت آن می‌تواند فشار خون و نبض را اندازه بگیرد.

iihG6P1nM61RRojy

محتویات درون موتو 360 در محیطی تنگ و بدون فاصله قرار داده شده‌اند. در آوردن محتویات این صدف ضد آب اصلا کار ساده‌ای نبود. یک مادربورد گرد در مرکز ساعت کار گذاشته شده که با ۲ کابل به تجهیزات دیگر متصل می‌شود.

URPhQwllk3K3RPys

با قطع کابل LCD و دیجیتایزر حساس به فشار، دو تکه‌ی ساعت از یکدیگر جدا شدند.

N6Yt4lnJDCbFWf5x

هر ساعت ضد آب خوبی هم بلاخره از قطعه‌ای لاستیکی استفاده می‌کند. ساعت هوشمند موتورولا از این قاعده مستثنی نیست و یک لاستیک سبز رنگ برای جلوگیری از نفوذ آب در آن کار گذاشته شده است. با کمی تلاش مادربورد از پشت دستگاه خارج می‌شود. حلقه‌ی پلاستیکی نیم‌دایره‌ای مادربورد را به بدنه می‌چسباند.

1fhYF2yw2g54gIPY

بر روی مادربرد ۵ پین وجود دارد که احتمالا برای برنامه‌ریزی، تست یا هک سخت‌افزاری دستگاه است. با کندن برچسب FCC زیر در پشت ساعت بدون باز کردن ساعت می‌توان به این پین‌ها دسترسی داشت. موتورولا برای سادگی در خروج باتری یک زبانه در نظر گرفته است. با توجه به راه دشواری که برای رسیدن به باتری طی می‌شود دیدن این زبانه بیشتر به شوخی شبیه بود!

uL4uUB5B2ODH2yeT

باتری موتو 360 نسبت به ساعت‌های رقیب ضعیف‌تر است. باتری 3.8 ولت 300 میلی‌آمپر ساعت که انرژی برابر 1.1 وات در هر ساعت تولید می‌کند را با باتری 1.14 وات ساعت Gear Live و 1.5 وات ساعت G Watch مقایسه کنید. موتورولا ظرفیت باتری را 320 میلی آمپر ساعت اعلام کرد ولی باتری دستگاه 300 میلی آمپر است.

QMaspPikpBQ4nIOi

با برداشتن برچسپ بر روی درپوش موتو 360 سیم پیچ شارژ نمایان می‌شود.

gBpUcOrPcrDlZBJ1

بر روی مادربورد دسته‌ای از آی‌سی‌های مختلف دیده می‌شود:

  • پردازشگر سیگنال‌های دیجیتالی ساخت Texas Instrument
  • رم LPDDR ۵۱۲ مگابایت ساخت میکرون
  • حافظه‌ی e-MMC چهار گیگیابایتی ساخت توشیبا
  • چیپ USB 2 ساخت تگزاس
  • کنترلر نمایشگر لمسی اتمل
  • چیپ تشخیص دهنده‌ی پالس ساخت تگزاس

OAaoGh2WdT5gDDRi

در پشت جایی که رم قرار گرفته پردازنده‌ی OMAP تگزاس قرار گرفته است. این پردازنده‌ی قدیمی قبلا در Droid 2 و MotoActive موتورولا در سال ۲۰۱۰ و ۲۰۱۱ به کار رفته بود.

fgWRjv4qngFCLw6A

با دادن گرمای زیاد، نمایشگر نیز از بدنه جدا می‌شود. نوار سیاه رنگ زیر نمایشگر موتو 360 برای قرار دادن سنسور نوری در نظر گرفته شده است. موتو 360 تنها ساعت هوشمندی است که از این سنسور استفاده می‌کند.

qkIpHB1DKbJaykvm

اما iFixit به موتو 360 امتیاز ۳ را از ۱۰ برای تعمیر پذیری می‌دهد. به کار رفتن مقدار زیادی چسب و سخت بودن رسیدن به اجزای داخلی همچنین قرار گرفتن باتری در میان دستگاه از جمله دلایل سختی تعمیر پذیری این دستگاه است.

pwIGJQHyyaHusLlt
