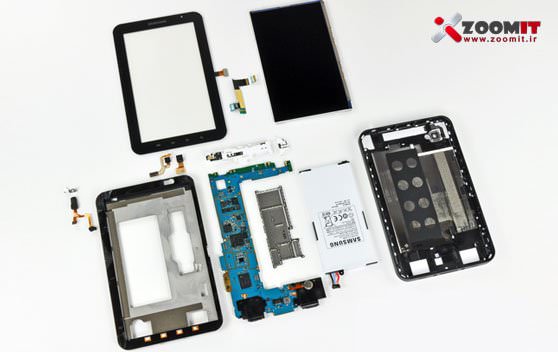

جداسازی و معرفی تک تک قطعات تبلت Galaxy Tab

• پردازنده 1 گیگاهرتزی ARM Cortex-A8 Hummingbird با معماری ARMv7
• حافظه ذخیره سازی داخلی با ظرفیت 16GB یا 32GB بعلاوه اسلات حافظه microSD خارجی
• حافظه DDR RAM با ظرفیت 512MB
• دوربین 3.2 مگاپیکسلی در پشت و دوربین 1.3 مگاپیکسلی در جلو برای مکالمه تصویری
• سیستم عامل Android 2.2 Froyo بعلاوه رابط کاربری Samsung TouchWiz

• قسمت جلوی تبلت به رنگ مشکی و پشت آن به رنگ سفید و از جنس پلاستیک ساخته شده است.
• دکمه های کنترلی خازنی که اغلب در تلفن های اندرویدی نیز وجود دارند در قسمت پایین لبه تبلت قرار گرفته اند.
• دوربین 3.2MP تبلت Galaxy Tab دارای فلش LED است.

• Galaxy Tab دارای خروجی هدفون، اسلات سیم کارت، اسلات microSD (امکان اتصال کارت حافظه تا ظرفیت 32 گیگابایت) و یک پورت USB است.

• ابعاد Galaxy Tab برابر با 190.1 در 120.6در 12.0 میلی متر می باشد و در مقایسه با iPad با ابعاد 242.8 در 189.7 در 13.4 کوچکتر و کمی باریکتر است.
• حجم Galaxy Tab برابر 275.1 سانتی متر مکعب و حجم iPad برابر 617.2 سانتی متر مکعب است.

• پس از جستجو در لبه های تبلت، متوجه شدیم 2 پیچ در مجاور کانکتور Dock قرار دارند. این 2 پیچ در زیر یک پلاستیک مخفی شده اند.
• این دو پچ از نوع سه بال (Tri-wing) می باشند که کمتر از آنها در وسایل الکترونیکی استفاده می شود این نوع پیچ به راحتی و با پیچ گوشتی های معمولی باز نمی شوند اما با کیت 26 تیکه ایی که ما داشتیم آچار مربوط به این پیچ وجود داشت و توانستیم آن را باز کنیم.
• در تصویر آخر کانکتورهای Dock تبلت ها Tab و iPad را در کنار یکدیگر مشاهده می کنید.

• همانطور که در تصویر مشاهده می کنید از یک ابزار پلاستیکی برای باز کردن قسمت بالا و پایین تبلت استفاده می کنیم تا اثری از فشار برروی بدنه تبلت باقی نماند.
• خوشبختانه Galaxy Tab برخلاف iPad دارای کلیپ های مسی شکننده نیست و پس از قسمت بالا و پایین و بستن مجدد آن تفاوتی با قبل از باز شدن دستگاه احساس نمی شود اما اپل iPad را طوری طراحی کرده است که پس از باز کردن آن کلیپ های مسی بصورت خودکار از بین می روند و مشخص می شود که تبلت قبلا باز شده است.

• پس آزاد کردن تمام بست های پلاستیکی، قسمت پشت و رو Galaxy Tab از هم جدا می شوند.
• قسمت داخلی پشت کیس با یک صفحه محافظه EMI - electromagnetic interference پوشانده شده است تا برد اصلی، پردازنده و حافظه را از امواج مغناطیسی محفوظ نگاه دارد.
• بدون شک قسمت پلاستیکی پشت کیس برای تقویت سیگنال های بی سیم طراحی شده است این فناوری پیش تر توسط اپل در iPad برای انتقال سیگنال استفاده شده بود.

• نزدیک به نیمی از پشت Galaxy Tab توسط باتری اشغال شده است.
• باتری با یک پیچ معمولی برروی بدنبه پشتی ثابت شده است. پیچ را باز می کنیم تا باتری از بدنه جدا شود.
• باتری توسط یک سوکت به برد اصلی متصل شده پس از سوکت باتری بطور کامل جدا می شود.

• باتری 3.7 ولتی Li-Ion تبلت Galaxy Tab ظرفیت 4000mAh (میلی آمپر ساعت دارد)
• این باتری، Galaxyقادر می سازد تا حدود 7 ساعت بدون نیاز به شارژ فیلم پخش کند.
• طول عمر باتری iPad بیشتر از Galaxy Tab و در شرایط یکسان مدت زمان بیشتری را دوام می آورد.
• وزن باتر Tab حدود 81 گرم است. این باتری حدود 45% سبک تر و 40 درصد ضعیف تر از باتری 148 گرمی iPad است.
• همانطور که در تصویر سوم مشاهده می کنید سایز باتر Tab تقریبا نصف باتری iPad است.

• برای دوربین پشت، سوکت آن را از مادربرد جدا می کنیم نام ابزاری آبی رنگی که در تصویر مشاهده می کنید Opening Tool است.
• حال می توانید با دوربین پشت خداحافظی کنید.

• برای مادربرد می بایست کانکتورهای بسیاری را جدا کنیم:

جک هدفون / جک میکروفونکنترل کننده حجم صداکابل صفحه لمسیکابل صفحه نمایش

• پس از سوکت های فوق نوبت به باز کردن 7 پیچ که مادربرد را برروی شاسی ثابت کرده اند می رسد. هر 7 پیچ را باز می کنیم.

• حال مادربرد به راحتی از بدنه جدا می شود.

• دوربین جلوی تبلت به راحتی از مادربرد جدا می شود.
• صفحه محافظ EMI را نیز جدا می کنیم تا مدار برد اصلی مشخص شود.

• قسمت جلوی برد اصلی شامل تراشه های زیر است: ( تراشه های علامت زده شده از چپ به راست معرفی می شوند)

حافظه SSD از نوع SanDisk SDIN4C2-16GB - MLC NAND Flash 16GBتراشه کنترل کننده قدرت: Maxim 8998 Power Managementپردازنده اصلی (رنگ زرد) : Samsung S5PC110A01 بعلاوه Samsung KB100D100YM 1GHz Hymmingbird Multimedia Application Processor بعلاوه MLC Flex OneNAND, 1Gb OneDRAM و 3GB Mobile DDRمودم: Infineon PM9801 - X-GOLD 616 HSDPA/HSUPA/EDGE Modem Solutionتراشه صدا: Wolfson Microelectronics WM8994فرستنده RF: Infineon PMB5703 RF Transceiver

• در پشت مادربرد تراشه های زیر وجود دارند:

فرستنده: Broadcom BCM4329 - Bluetooth/FM/WLAN receiverژیروسکوپ: STMicroelectronics L3G4200D – Gyroscopeکنترل کننده صفحه لمسی: ATMEL MXT224 - touchscreen controllerگیرنده GPS: Broadcom BCM4751 - GPS receiver

• دو اسپیکر نیز در نزدیکی کانکتور Dock قرار گرفته اند.

• یکی از مواردی که Galaxyبه رقیب iPad تبدیل کرد پردازنده Samsung S5PC110A01 است که وظیفه پردازش امور چند رسانه ایی را برعهده دارد.
• پردازنده 1GHz Hymmingbird سامسونگ نیز به خوی A4 بکاررفته در iPad عمل می کند هر دو پردازنده از خانواده ARM ها هستند.
• پردازنده سامسونگ با تراشه های 8Gb MLC Flex OneNAND و 1 Gb of OneDRAM و 3Gb of Mobile DDR یکپارچه شده است.

• با باز کردن یک پیچ، جک هدفون / میکروفون از پنل جدا می شود البته این جک علاوه بر پیچ با ماده چسبناکی به بدنه چسبیده است که با کمی فشار بدون مشکل از پنل جدا می شود.
• خشبختانه جک صدا کاملا مستقل از مادربرد است و در صورت بروز مشکل به راحتی قابل تعویض است.
• جک هدفون iPad نیز به همین صورت است و در صورت بروز مشکل قابل تعویض می باشد.

• پس از کمی دست کاری و بالا و پایین کردن سوکت ZIF، آن را از شاسی جدا کردیم.

• متاسفانه برای پنل می بایست کمی آن را حرارت دهید.
• پس صفحه نمایش را توسط تفنگ حرارتی حرارت دادیم تا آن را از شاسی جدا کنیم.
• صفحه نمایش توسط محافظ شیشه ایی Gorilla محافظت می شود.

• نمایشگر Galaxy Tab از نوع Super TFT LCD است که زاویه دید و کیفیت تصویر بهتری نسبت به LCD های معمولی دارد.
• رزولوشن صفحه نمایش 7 اینچ Tab برابر با 1024x600 پیکسل است که با صفحه نمایش 10 اینچی iPad یکسان است این بدین معناست که نمایشگر Galaxy Tab در هر اینچ 169 پیکسل و نمایشگر iPad در هر اینچ 132 پیکسل دارد.
• 169ppi (پیکسل در اینچ) بسیار خوب است اما نسبت به نمایشگر Retina بکار رفته در iPhone 4 با 326ppi فاصله بسیاری دارد.

• تبلت Galaxy Tab سامسونگ امتیاز 6 از 10 را برای سهولت در تعمیر گرفته است.
• تمام اجزاء این تبلت بصورت ماژول های جداگانه و بدون لحیم شدن به برد اصلی قرار داده شده اند به این ترتیب با خراب شدن هر قسمت به راحتی می توان آن را تعویض کرد.
• دو پیچ Tri-wing بکار رفته در بدنه تبلت به راحتی باز نمی شوند و برای باز کردن آن نیازمنده پیچ گوشتی مخصوص خواهید یود.
• برای صفحه نمایش حتما باید از Heat Gun استفاده کنید.
• باز کردن قسمت پایین و بالای تبلت کمی مشکل است و می بایست حتما از ابزارهای پلاستیکی برای باز کردن آن استفاده کنید.

منبع: iFixIt
