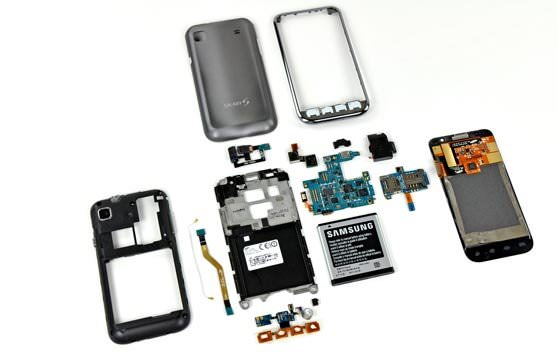

جدا سازی و معرفی تک تک قطعات Galaxy S 4G

یک‌شنبه ۳۰ مرداد ۱۳۹۰ - ۰۹:۲۴
مطالعه 5 دقیقه
سامسونگ با معرفی تبلت و تلفن های هوشمند سری Galaxy خود نظر بسیاری از کاربران را به خود جلب کرد، هدف اصلی سامسونگ نیز رقابت با iPad و iPhone اپل است و هر چند هنوز فاصله زیادی با اپل دارد ولی از رقیبان دیگر خود مانند HTC و Nokia سبقت گرفته است. در این مقاله قصد داریم یکی از تلفن های پرطرفدار خانواده Galaxy یعنی Galaxy S 4G را باز نموده، تک تک قطعات آن را جدا کرده و معرفی کنیم.
تبلیغات

مرحله اول: مشخصات فنی Galaxy S

  • پردازنده 1GHz
  • نمایشگر Super AMOLED با وضوح تصویر 480x800 پیکسل
  • دوربین 5.0MP در پشت و دوربین VGA در جلو برای مکالمه ویدیویی
  • حافظه ذخیره سازی داخلی 1GB و اسلات microSD تا حداکثر 32GB
  • حافظه DRAM با ظرفیت 512MB

مرحله دوم: ظاهر گوشی

  • قسمت جلوی گوشی براق است و در لبه پایین آن نیز دکمه هایی که در اکثر گوشی های اندرویدی وجود دارد مشاهده می شود. لبه های گوشی نیز براق و از جنس فلز ساخته شده است.
  • فاصله بین لبه ها و بدنه روی گوشی کمی زیاد است.

مرحله 3: پورت های ورودی و خروجی

  • دوران پورت mini-USB به پایان رسیده است. Galaxy S 4G دارای پورت micro-USB و جک هدفون 3.5 میلی متری در لبه بالا است.
  • برروی پورت micro-USB یک درب کشویی قرار دارد که آن را محفوظ نگاه می دارد.

مرحله 4: باز کردن گوشی

  • درب پشت گوشی به راحتی باز می شود و در قسمت بالای پشت گوشی سیم کارت و اسلات microSD به راحتی قابل مشاهده است. باتری Galaxy S نیز در پایین قرار دارد.
  • باتری Galaxy S برخلاف iPhone به راحتی تعویض می شود.
  • باتری این گوشی 3.7 ولت Li-Ion و 1650 میلی آمپر ساعت (mAh) است.

مرحله 5

  • برای باز کردن اسلات microSD می بایست کمی تلاش کنید
  • پس از آن پیچ های روی گوشی را باز می کنیم. پس از باز کردن پیچ های استاندارد این گوشی می توان بدنه پلاستیکی را از گوشی جدا کرد.
  • پس از باز کردن پیچ ها به کمک ابزار پلاستیکی Opening Tool، کلیپ های بین بدنه پلاستیکی خارجی و قسمت داخلی را باز می کنیم. اگر از ابزارهای فلزی و یا سخت به جای ابزار پلاستیکی استفاده کنید اثر آن برروی بدنه گوشی باقی خواهد ماند و ممکن است برخی از کلیپ ها شکسته شوند.

مرحله 6

  • با روکش پلاستیکی خداحافظی کنید.
  • وقتی روکش پلاستکی برداشته می شود نمای زیبایی از برد اصلی و فشرده Galaxy S 4G نمایان می گردد.
  • اولین المانی که به راحتی جدا می شود اسپیکر است. جدا کردن اسپیکر مستلزم جدا کردن کابل ZIF از برد اصلی است.

مرحله 7

  • دوربین ها نیز به راحتی جدا می شوند.
  • دوربین های فشرده جلو و پشت گوشی مجهز به پردازنده تصویر NEC MC10170 هستند که در راست کابل ریبونی متصل است.
  • دوربین 5 مگاپیکسلی قادر است تصاویر با کیفیت 5MP و فیلم با کیفیت 720p بگیرد. دوربین جلو نیز وضوح تصویر VGA دارد و برای مکالمه ویدیو کافی است.

مرحله 8

  • پس از جدا کردن چند کانکتور، برد اصلی از بدنه جدا می شود.
  • در این تصویر دو برد به هم چسبیده را مشاهده می کنید بر روی برد بالا، روکش EMI وجود دارد که SIM کارت و microSD را در خود جای داده است. ما آنها را جدا می کنید تا تراشه ها را مشاهده کنید.

ادامه را در صفحه بعدی مشاهده کنید.

مرحله 9

در قسمت روی برد اصلی المان های زیر نقش اصلی را ایفا می کنند:

  • حافظه Samsung KB100L00WM-A453 4Gb با ظرفیت 512MB که شامل پردازنده 1GHz نیز می باشد
  • مودم HSPA+ باریک ST Ericsson's THOR M5730 HSPA+
  • سنسور سرعت سنج Bosch Sensortec Accelerometer
  • کنترل کننده پاور Maxim MAX8987 DC Power Management
  • تراشه GPS مدل ST Ericsson GNS7560 Single Chip GPS Solution

اگر تصویر برد اصلی را با وضوح تصویر فوق العاده بالا می خواهید روی این لینک کلیک کنید.

مرحله 10

در پشت برد اصلی تراشه های زیر قرار دارند:

  • تراشه کنترل کننده Wi-Fi و تیونر FM و بلوتوث Broadcom BCM4329 802.11n Wi-Fi, Bluetooth 2.1, and FM Tuner
  • کنترل کننده صدا Wolfson Microelectronics WM8994 Audio CODEC
  • آمپلی فایر Skyworks SKY77460 WCDMA/HSPA+ Power Amplifier
  • فرستنده رادیویی ST Ericsson RF5000 Radio Transceiver بخشی از تراشه THOR M570
  • Skyworks SKY77544 TX-RX Front End Module
  • آمپلی فایر برای WCDMA / HSDPA / HSUPA / HSPA+ Band II تراشه Skyworks SKY77447 Load Insensitive Power Amplifier

اگر به دنبال تصویر با رزلوشن فوق العاده بالا از این برد هستید روی این لینک کلیک کنید.

    مرحله 11

    • جک هدفون، اسپیکر گوشی برای مکالمه و سنسور نور توسط یک کابل متصل شده اند.
    • خوشبختانه اخیرا تولید کننده های تلفن های هوشمند تلفن های خود را جوری طراحی می کنند که اکثر کامپونت ها مانند جک هدفون از طریق یک کابل به برد اصلی متصل شده اند و به راحتی جداو تعویض می شوند و به این ترتیب در صورت بروز مشکل برای هر قطعه به راحتی می توان آن را از برد جدا کرد.

      مرحله 12

      • متاسفانه Galaxy S بیشتر از این مجزا نمی شود مگر اینکه پنل نمایشگر را از قاب فلزی جلو جدا کنیم. برای این کار به سفارش تفنگ حرارتی نیاز داریم.
      • با کمی حرارت دادن و فشار در جهت مخالف پنل از بدنه جدا می شود.
      • در پشت نمایشگر کنترکننده صفحه لمسی Atmel mXT 224 را یافتیم که وظیفه کنترل صفحه چندلمسی خازنی این تلفن را برعهده دارد.

      مرحله 13

      • حالا حلقه پلاستیک کروم از بدنه فلزی داخلی جدا می شود.
      • در این مرحله می توان قسمت پایین سنسور صفحه لمسی، تولید کننده لرزش (ویبراتور)، میکروفون پایین و کابل کانکتور آنتن را که همگی در یک خط اسمبل شده اند را جدا کرد.

      مرحله 14

      • سامسونگ Galaxy S 4G امتیاز 6 از 10 را برای سادگی باز شدن و راحتی تعمیر می گیرد.
      • برای دسترسی به باتری، اسلات microSD و SIM نیاز به هیچ ابزاری نیست.
      • برخی از کامپونت های این گوشی مانند جک هدفون با کابل به برد متصل شده اند و به این ترتیب به راحتی قابل تعویض می باشند.
      • برای جدا کردن پنل AMOLED از بدنه جلوی تلفن می بایست از تفنگ حرارتی و کمی فشار استفاده کنید.
      Samsung Galaxy S 4G Teardown

      منبع: iFixIt
